Tam qapalı su ilə soyudulan daimi maqnit dəyişkən tezlikli inteqrasiya edilmiş mühərrik: ekstremal sənaye mühitləri üçün enerjiyə qənaət edən inqilab

Sənaye motor tətbiqlərində, ənənəvi dəyişən tezlikli ötürücü (VFD) həllərinin effektiv işləmək üçün mübarizə apardığı çətin iş mühitləri kateqoriyası uzun müddətdir - yüksək temperaturlu qapalı emalatxanalar, yeraltı mədənlər, yüksək rütubətli qurğular və tozlu sənaye sahələri. Bu mühitlər tez-tez zəif istilik yayılmasından, məhdud quraşdırma sahəsindən, həddindən artıq tozdan və ya nəmin daxil olmasından əziyyət çəkir. Nəticədə, adi hava ilə soyudulan mühərriklər və ayrı-ayrı VFD sistemləri tez-tez nasazlıqlar, xidmət müddətinin azalması və texniki xidmət xərclərinin artması ilə üzləşirlər.

Tam Qapalı Su ilə Soyudulan Daimi Maqnit Dəyişən Tezlikli İnteqrasiya Mühərriki bu problemləri həll etmək üçün xüsusi olaraq hazırlanmışdır.

Su soyutma texnologiyası: Termal məhdudiyyətlərdən əhəmiyyətli dərəcədə azaldılmış temperatur artımına qədər

Ənənəvi hava ilə soyudulmuş mühərriklər istilik yayılması üçün hava sirkulyasiyasına əsaslanır. Qapalı və ya yüksək temperaturlu mühitlərdə istilik effektiv şəkildə aradan qaldırıla bilməz, bu, həddindən artıq istiləşməyə, gücün azalmasına və hətta motorun nasazlığına səbəb olur.

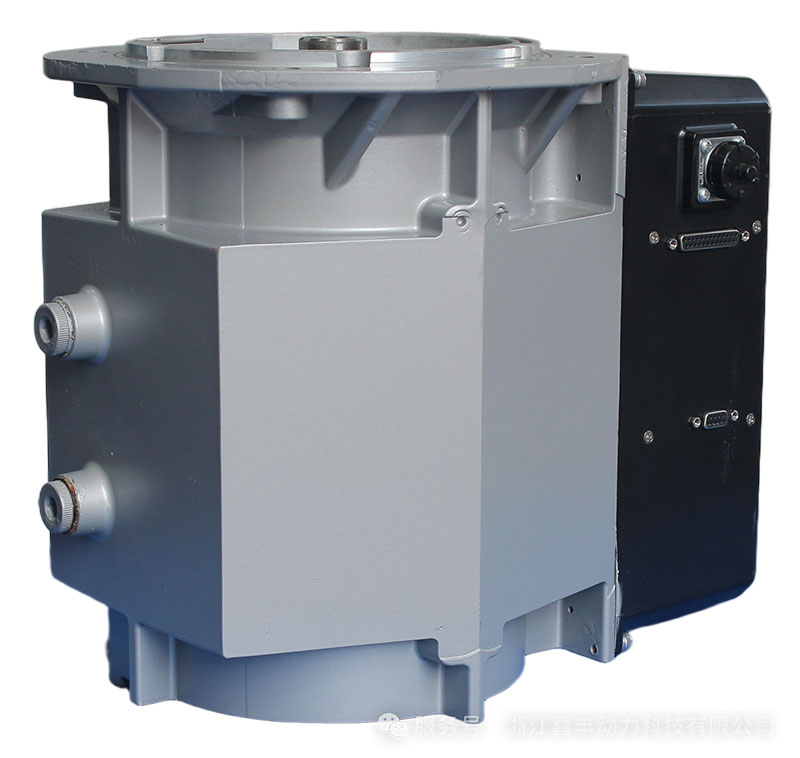

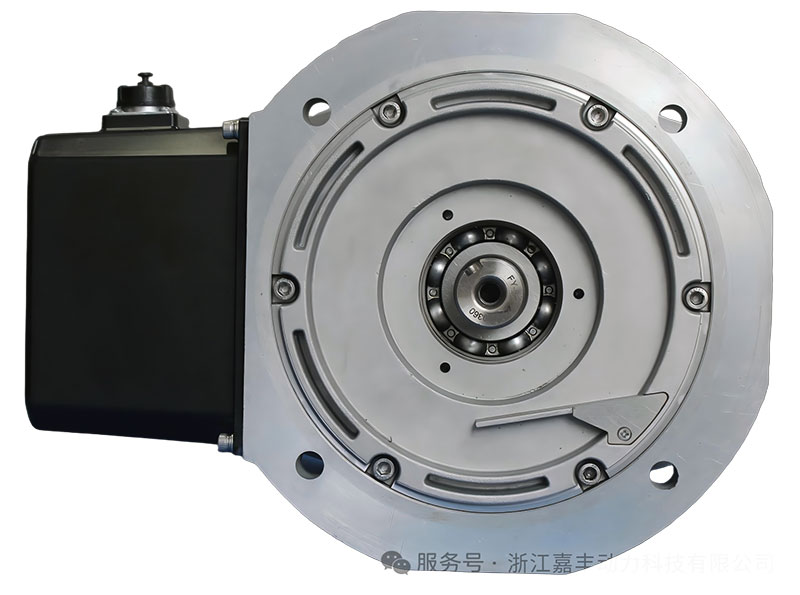

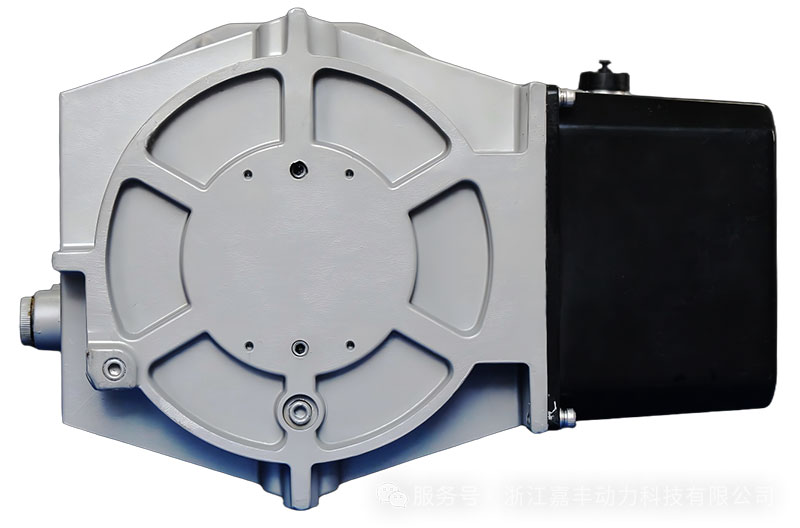

Tam qapalı su ilə soyudulmuş inteqrasiya edilmiş mühərrik həm motor, həm də dəyişən tezlikli sürücü üçün ikili su soyutma dizaynını qəbul edir. Soyuducu su eyni vaxtda motorun stator korpusu və VFD güc modulları vasitəsilə dövr edir, istiliyi birbaşa və səmərəli şəkildə aparır.

Bu dizaynın üstünlükləri böyükdür. Eyni fiziki ölçü üçün motor əhəmiyyətli dərəcədə daha yüksək güc sıxlığına nail ola bilər. Hətta tam yüklənmə və ya həddindən artıq yükləmə şəraitində belə sistem aşağı temperaturda sabit işləməyi təmin edə bilər. Sahə sınaq məlumatları göstərir ki, adi hava ilə soyudulmuş asinxron mühərrikləri su ilə soyudulmuş inteqrasiya edilmiş mühərriklərlə əvəz etmək mühərrik səthinin temperaturu artımını 30%-dən çox azalda bilər.

Aşağı iş temperaturu təkcə səmərəliliyi artırmaqla yanaşı, izolyasiyanın ömrünü də uzadır və texniki xidmət tələblərini azaldır.

Tam Qapalı Tikinti: Toz və Nəmə Qarşı Üstün Qoruma

Tamamilə qapalı su ilə soyudulmuş inteqrasiya edilmiş mühərrikin digər əsas üstünlüyü onun müstəsna qorunma qabiliyyətidir.

Adi hava ilə soyudulan mühərriklər toz, nəm və aşındırıcı qazların mühərrikə daxil olmasına imkan verən hava axını üçün ventilyasiya delikləri tələb edir ki, bu da nasazlıq riskini artırır. Bunun əksinə olaraq, su ilə soyudulmuş inteqrasiya edilmiş motor tam qapalı korpusa malikdir. İstilik xarici hava axını ilə deyil, daxili soyutma kanalları vasitəsilə çıxarılır və ventilyasiya açılışlarına ehtiyacı aradan qaldırır.

Nəticədə, IP55 və ya daha yüksək qoruma reytinqlərinə asanlıqla nail olmaq olar. Daxili elektron komponentlər sərt ekoloji şəraitdən tamamilə təcrid olunub.

Rütubət və toz səviyyələrinin xüsusilə yüksək olduğu metallurgiya, kimyəvi lif istehsalı və yeraltı mədənçıxarma kimi sənayelərdə bu dizayn avadanlıqların etibarlılığını əhəmiyyətli dərəcədə artırır. Bəzi tətbiqlərdə illik texniki xidmət tezliyinin ildə beş xidmət müdaxiləsindən birdən azına endirilməsi və texniki xidmət xərclərinin yarıdan çox azaldığı bildirilir.

Plug-and-Play İnteqrasiyası: İnteqrasiya edilmiş Dizaynın Faydalarını Davam Etmək

Daimi maqnit dəyişən tezlikli inteqrasiya edilmiş motor ailəsinin qabaqcıl üzvü olaraq, tam qapalı su ilə soyudulmuş versiya inteqrasiya edilmiş sistemlərin əsas qoş və istifadə üstünlüklərini saxlayır.

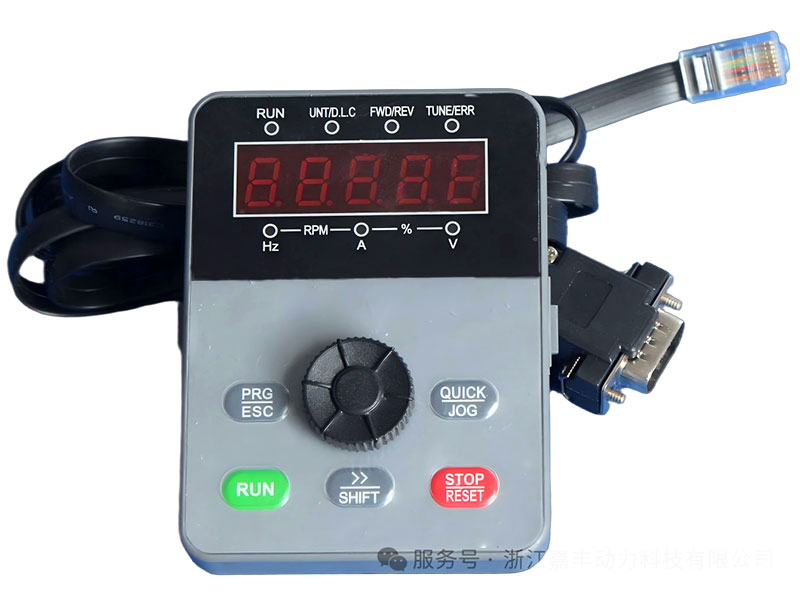

Mühərrik və VFD zavodda uyğunlaşdırılıb və göndərilməzdən əvvəl əvvəlcədən konfiqurasiya olunub, bu da kompleks yerində istismara ehtiyacı aradan qaldırır. İstifadəçilər sadəcə olaraq enerji təchizatını birləşdirə və işə başlaya bilərlər.

Kompakt inteqrasiya edilmiş dizayn həmçinin ayrıca idarəetmə şkafına ehtiyacı aradan qaldırır, quraşdırma sahəsinə olan tələbləri azaldır və onu xüsusilə məhdud boş yer olan yenidənqurma layihələri üçün uyğun edir.

Enerji səmərəliliyi baxımından motor yüksək performanslı nadir torpaq daimi maqnit materiallarından istifadə edir və IE5 ultra yüksək səmərəlilik səviyyəsinə çatır. Ənənəvi induksiya mühərrikləri ilə müqayisədə səmərəliliyi təxminən 10% artıra bilər. Dəyişən tezlik sürətinə nəzarət ilə birləşdirildikdə, ümumi enerji qənaəti daha da böyük ola bilər.

İdeal Tətbiqlər: Tələbkar Sənaye Şərtləri üçün nəzərdə tutulmuşdur

Tam qapalı su ilə soyudulan daimi maqnit dəyişkən tezlikli inteqrasiya edilmiş mühərriklər aşağıdakı mühitlər üçün xüsusilə uyğundur:

Yüksək temperaturlu qapalı ərazilər

Nümunələr daxildir:

Bu qurğular adətən zəif hava sirkulyasiyasına və yüksək ətraf temperatura malikdir, burada hava soyutma həlləri çox vaxt səmərəsiz olur və suyun soyudulması daha etibarlı alternativ təmin edir.

Yüksək Rütubətli və Tozlu Mühitlər

Nümunələr daxildir:

Bu tətbiqlərdə yüksək qorunma reytinqləri vacibdir. Tam qapalı dizayn nəmin və tozun avadanlıqa daxil olmasının qarşısını alır.

Səs-küyə Həssas Yerlər

Nümunələr daxildir:

Su soyutma sistemi yüksək sürətli soyutma fanatlarına ehtiyacı aradan qaldırdığı üçün iş səs-küyü əhəmiyyətli dərəcədə azalır və daha sakit iş mühiti yaradır.

Nəticə

Tamamilə Qapalı Su ilə Soyudulmuş Daimi Maqnit Dəyişən Tezlikli İnteqrasiya edilmiş Mühərrik dörd əsas texnologiyanı vahid inteqrasiya olunmuş həlldə birləşdirir:

Bu texnologiyaları bir sistemə inteqrasiya edərək, o, dəyişən tezlikli enerjiyə qənaət edən həllərin üstünlüklərini təmiz istehsal müəssisələrindən ən tələbkar sənaye mühitlərinə qədər genişləndirir. Sənayelər enerji səmərəliliyi, etibarlılıq və davamlılığa can atmağa davam etdikcə, bu texnologiya daha yaşıl və daha səmərəli sənaye gələcəyinə doğru kritik bir addımdır.
